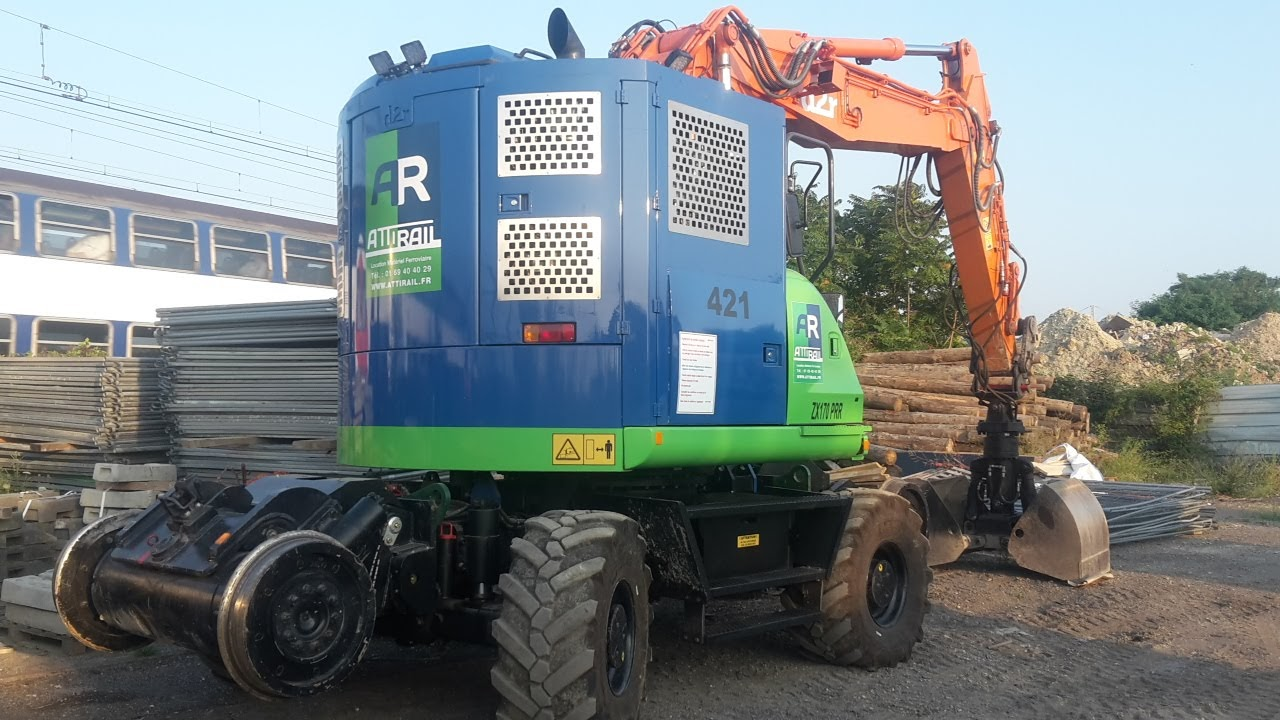

Pelle rail-route Hitachi ZX170-6 — vue arrière atelier

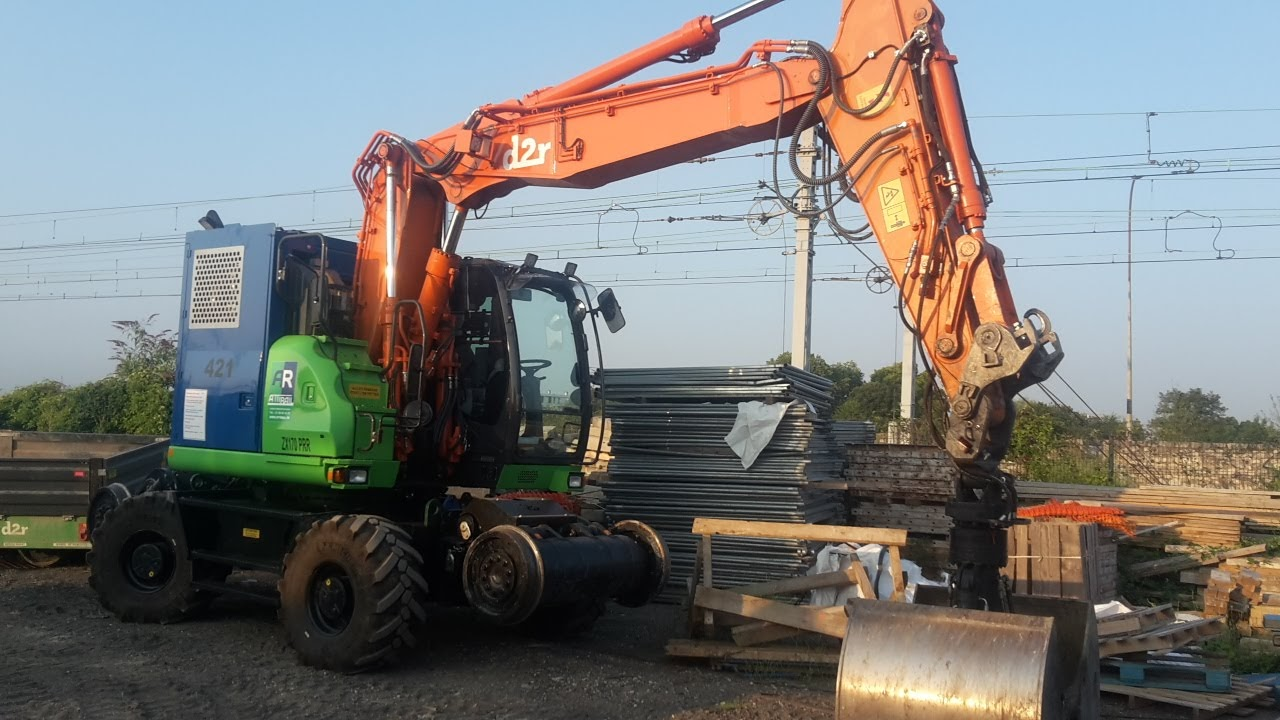

Pelle rail-route Hitachi ZX170-6 — vue latérale sur voie

Pelle rail-route Hitachi ZX170-6 — vue arrière chantier

2 schémas techniques disponibles ci-dessous

Agréé SNCFPelles

Pelle Rail Route HITACHI ZX170-6

Name: Pelle Rail Route HITACHI ZX170-6
Brand: Hitachi ZX170-6

Hitachi ZX170-6

Modalité : avec ou sans operateurs

Demander un devis Télécharger la fiche technique (PDF)

Caractéristiques essentielles

Poids: 21,5 tonnes
Profondeur de Fouille: 3 m
Portee Laterale: 8 m
Hauteur de Travail: 7,5 m
Longueur: 5,27 m
Largeur: 2,53 m
Hauteur: 4,01 m

Caractéristiques

Description

Pelle équipée de lorrys rails à transmission hydrostatique
Système d’enraillement
Châssis raccourci pour les emprises ferroviaires

Masse à Vide

21 500 kg

Capacite Godet

Selon godet monté

Equipements

Bennes preneuses 60 et 70 cm
BRH
Benne preneuse 29 cm entre traverses
Malaxeur à béton 100 L
Tarière Ø70 cm
Godet rétro 90 cm
Godet de curage orientable 1,80 m

Vitesse

Rail: 30 km/h
Route: 30 km/h

Pentes Franchissables

Route: 70 %
Rail: 3,5 %

Levage sur Rail

1,7 t à 7,5 m
4 t à 3 m
hauteur max 8 m

Levage sur Route

2,3 t à 7,5 m
6 t à 3 m (limite hydraulique)
hauteur max 7,8 m

Dimensions Mode Route

Hauteur: 4,01 m
Largeur: 2,53 m
Longueur Hors Bras: 5,27 m

Dimensions Enraillee

Hauteur: 3,47 m
Largeur: 2,53 m
Longueur Hors Bras: 4,57 m

Documentation technique

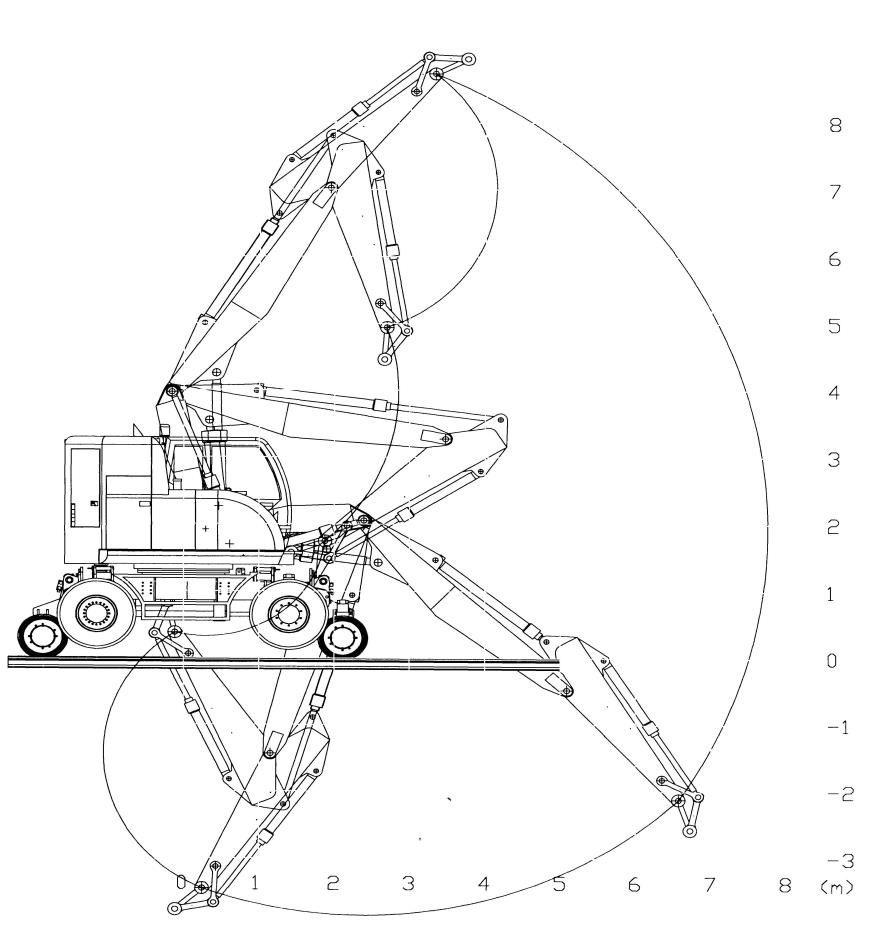

Schémas et abaques

Extraits issus de la documentation constructeur, fournis à titre indicatif pour l'étude de faisabilité.

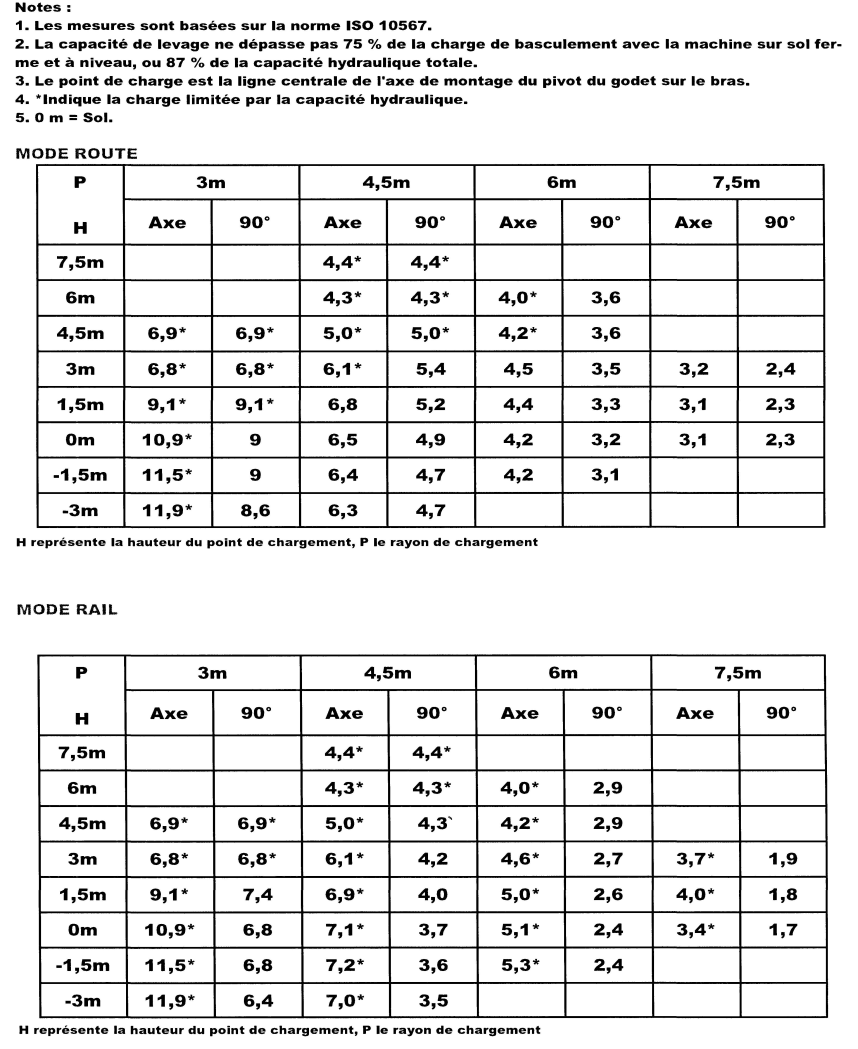

Capacités de levage — modes route et rail

Fiche constructeur

Aperçu de la fiche technique

Les pages de la fiche PDF défilent automatiquement. Téléchargez le document complet pour l'archiver.

Télécharger le PDF

Chargement de la fiche…

Aperçu fiche technique…
